עבודות חפירה נחשבות לאחת המשימות המסוכנת ביותר בענף הבנייה והתשתיות. ללא תכנון מוקפד והבנה מעמיקה של תנאי הקרקע, בור פתוח עלול להפוך למלכודת מוות בתוך שניות. כמנהלים וכאחראים בשטח, החובה שלכם היא להבטיח שכל עובד שנכנס לחפירה יצא ממנה בשלום. במדריך זה נצלול לעומק הדרישות הקריטיות לחפירה ודיפון, נבין כיצד למנוע את ההתמוטטות הבאה וכיצד מנהל בטיחות מקצועי יכול לחסוך לארגון שלכם לא רק כסף, אלא חיי אדם.
⚡ תשובה מהירה
חפירה ודיפון הם מושגי יסוד בבטיחות בעבודות עפר, המתייחסים למערך הפעולות ההנדסיות והבטיחותיות הנדרשות כדי למנוע התמוטטות של דפנות בור או תעלה על העובדים בתוכה. על פי תקנות הבטיחות בעבודה, כל חפירה בעומק העולה על 1.20 מטר מחייבת דיפון (תמיכה לקירות החפירה) או ביצוע שיפועים מתאימים בהתאם לסוג הקרקע, כדי למנוע קריסה פתאומית הנובעת מלחצים גיאולוגיים או רעידות.
מעבר ליציבות הקרקע עצמה, תהליך העבודה כולל זיהוי וסימון מוקדם של תשתיות תת-קרקעיות (כגון חשמל, מים וגז) למניעת פגיעה בהן, וכן גידור היקפי למניעת נפילת אדם או ציוד לתוך הבור. יישום נכון של נהלים אלו, בליווי גורם מקצועי מוסמך, הוא המפתח לשמירה על אתר עבודה בטוח ויעיל.

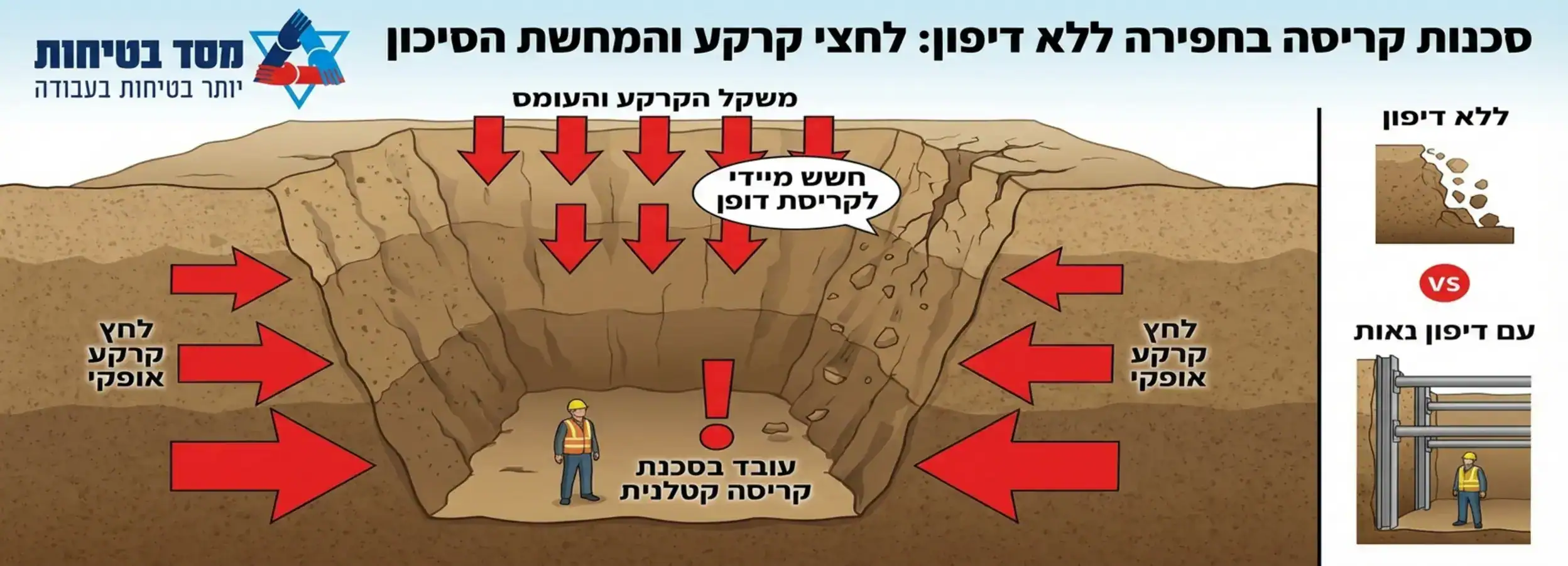

סכנת ההתמוטטות: האויב השקט של עבודות העפר
הסטטיסטיקה בענף הבנייה מלמדת אותנו שיעור כואב: התמוטטות דפנות חפירה מתרחשת בדרך כלל ללא סימני אזהרה מוקדמים. משקל האדמה הוא עצום – מטר מעוקב של אדמה יכול לשקול כ-1.5 טון, משקל שווה ערך לרכב משפחתי הנופל על העובד. הגורמים המרכזיים להתמוטטות כוללים את סוג הקרקע (חולית, חרסיתית או סלעית), רטיבות, רעידות מכלי צמ"ה העובדים בקרבת מקום, ועומסים המונחים על שפת החפירה.
כדי להתמודד עם סיכונים אלו, המחוקק הישראלי קבע נהלים ברורים. מעורבות של ממונה בטיחות בעבודה בשלבי התכנון והביצוע היא קריטית. הממונה מוודא כי נערך סקר קרקע מקדים וכי נבחרו אמצעי ההגנה המתאימים ביותר לאופי העבודה הספציפי.
שיטות דיפון וייצוב קירות הבור
דיפון (Shoring) הוא שם כולל למערכות תמיכה שמטרתן למנוע תזוזת קרקע. בחירת שיטת הדיפון חייבת להיעשות על ידי מהנדס רשום ובהתאם לתוכנית ביסוס ודיפון מאושרת. קיימות מספר שיטות נפוצות:
- דיפון באמצעות תבניות (Box Shoring): שימוש בתבניות מתכת מוכנות המוכנסות לתוך החפירה. שיטה זו יעילה ומהירה, בעיקר בתוואי ישר כמו הנחת קווי ביוב.

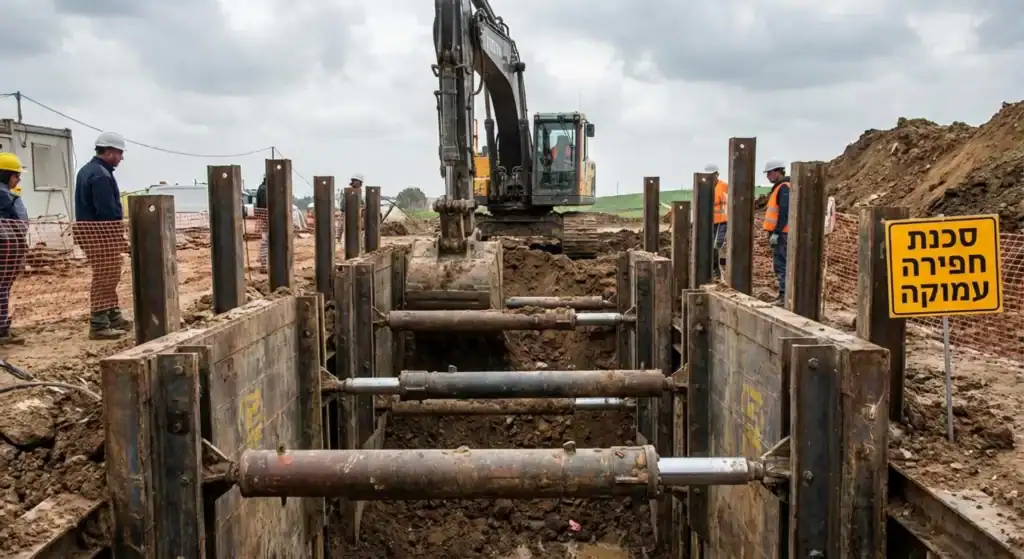

- דיפון הידראולי: בוכנות הידראוליות המפעילות לחץ נגדי על דפנות החפירה באמצעות לוחות. יתרונה הוא בגמישות ובמהירות ההתקנה.
- כלונסאות דיפון: בשיטה זו קודחים כלונסאות בטון בהיקף החפירה טרם ביצועה, ויוצרים קיר חוסם המאפשר חפירה עמוקה ובטוחה בצידו השני.
- שיפוע טבעי: במקרים בהם יש מספיק מרחב, ניתן לוותר על דיפון מלא ולבצע את החפירה בשיפוע המתאים לזווית השפיכה הטבעית של הקרקע ("זווית המנוחה").
חשוב לזכור כי כל שינוי בתנאי השטח מחייב הערכה מחודשת. ארגון הבטיחות והגיהות העולמי (OSHA) מדגיש כי בדיקות יומיות של החפירה והאזורים הסמוכים לה הן חובה לפני תחילת כל משמרת.

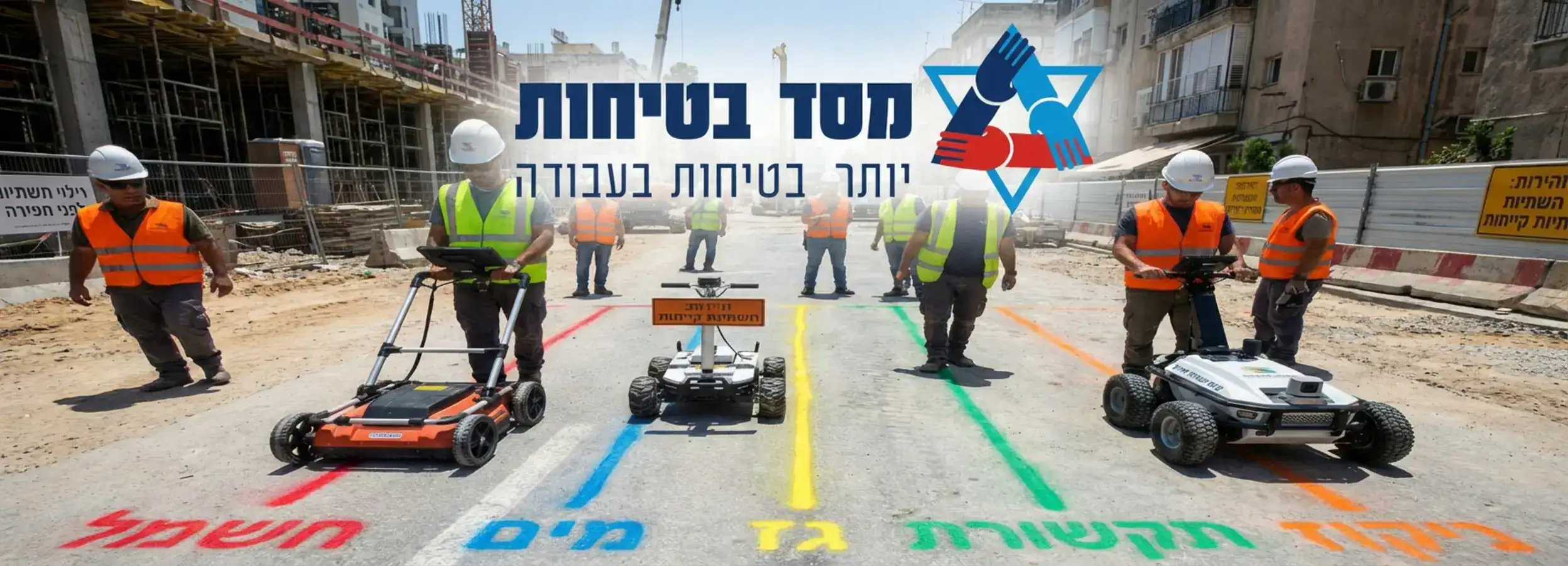

איתור וסימון תשתיות תת-קרקעיות
לפני שהכף הראשונה של המחפרון פוגעת באדמה, חובה לבצע "חריש עמוק" של המידע הקיים אודות התשתיות בתוואי. פגיעה בכבל חשמל חי או בצינור גז עלולה לגרום לפיצוץ קטלני ולנזק סביבתי וכלכלי אדיר. התהליך כולל:
- קבלת תוכניות עדכניות מכל הגופים הרלוונטיים (חברת חשמל, בזק, תאגידי מים, חברות גז).
- שימוש בציוד גילוי אלקטרומגנטי או רדאר חודר קרקע (GPR) לאיתור מדויק.
- ביצוע חפירות גישוש ידניות (זהירות!) לחשיפת התשתיות.
- סימון ברור בשטח באמצעות יתדות וסרטי סימון בצבעים מוסכמים.

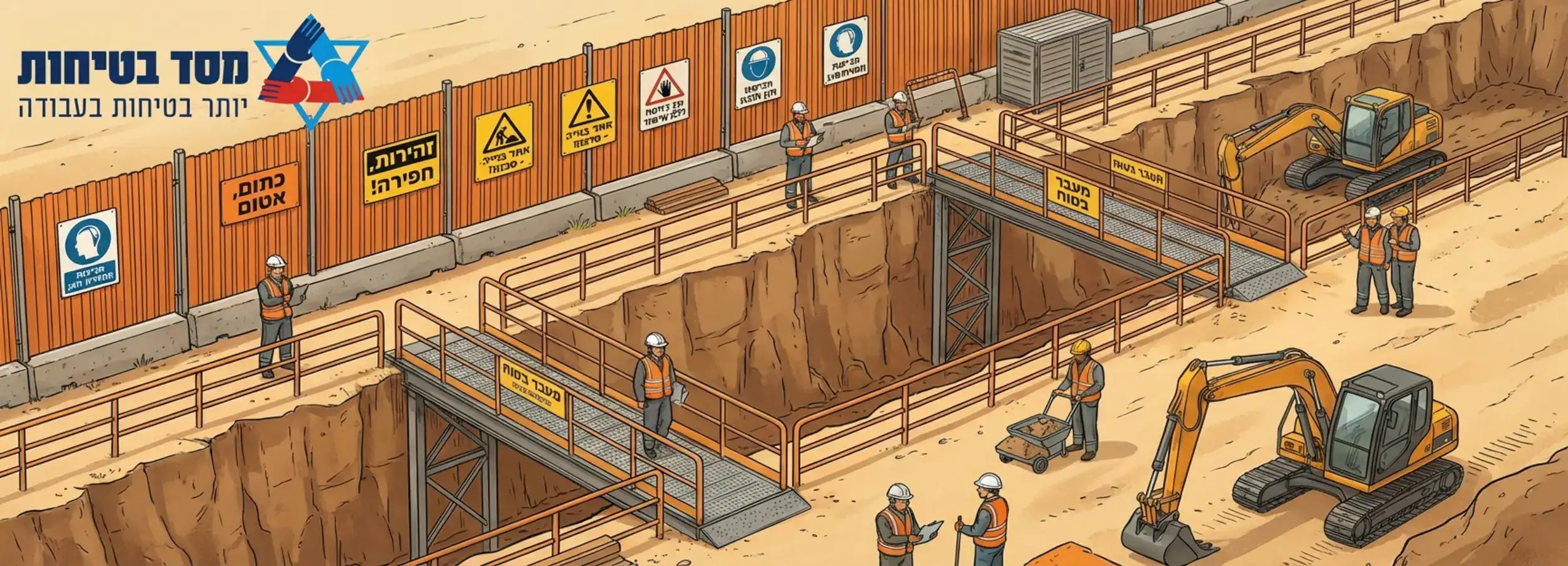

גידור ומניעת נפילה לבור
סכנה נוספת שאינה קשורה להתמוטטות היא נפילה של עובדים, עוברי אורח או רכבים לתוך החפירה הפתוחה. תקנות הבטיחות דורשות גידור של כל חפירה שעומקה עולה על 2 מטרים, אך ההמלצה המקצועית של כל יועץ בטיחות בבניה היא לגדר כל חפירה המהווה סיכון, ללא קשר לעומקה המדויק.
דגשים לגידור נכון:
| סוג הגידור | מטרה | דרישות מינימום |
|---|---|---|
| גדר רשת קשיחה | מניעת גישה פיזית | גובה של לפחות 2 מטר, יציבה ועמידה בפני רוחות. |
| מעקה בטיחות | מניעת נפילה מקצה החפירה | כולל אזן יד, אזן תיכון ולוח רגל למניעת דרדור חפצים. |
| סרט סימון | אזהרה ויזואלית בלבד | אינו מהווה מחסום פיזי! יש להשתמש בו בנוסף לגידור ולא במקומו. |
בנוסף לגידור, יש להקפיד על הצבת תאורה מתאימה לשעות הלילה ושלטי אזהרה בולטים האוסרים על כניסה ללא אישור. שמירה על בטיחות בעבודה באתר חפירה היא משימה מורכבת הדורשת ערנות מתמדת.
רגולציה ואחריות מנהל העבודה
על פי החוק בישראל, מנהל העבודה הוא האחראי הישיר לבטיחות בחפירה. עליו לוודא כי המצאות סולם ירידה ועלייה בטוח בכל חפירה, וכי העובדים משתמשים בציוד מגן אישי (קסדה, נעלי בטיחות, וזוהר). כמו כן, יש לוודא כי ערמות העפר שהוצאו (Spoil Piles) מונחות במרחק של לפחות 50 ס"מ משפת החפירה כדי למנוע דרדור חזרה פנימה והוספת עומס על הדופן.
לעולם אל תניחו הנחות לגבי יציבות הקרקע על בסיס מראה עיניים בלבד. קרקע שנראית יציבה בבוקר יכולה להתערער בצהריים עקב שינויי טמפרטורה, רעידות או חלחול מים. בדיקה מקצועית יומית וציות לתוכנית הדיפון הם תעודת הביטוח היחידה שלכם.
שאלות נפוצות
מאיזה עומק חובה לבצע דיפון בחפירה?
על פי תקנות הבטיחות בעבודה (עבודות בניה), חובה לבצע דיפון או שיפוע מתאים בכל חפירה שעומקה עולה על 1.20 מטרים. עם זאת, אם הקרקע אינה יציבה או שישנם תנאים הגורמים לסיכון התמוטטות (כגון רעידות או עומס יתר), יש לבצע דיפון גם בעומקים רדודים יותר. ההחלטה הסופית צריכה להתבסס על הערכת סיכונים מקצועית בשטח.
האם מותר להכניס כלי צמ"ה (ציוד מכני הנדסי) לתוך החפירה?
הכנסת כלי צמ"ה לתוך חפירה או עבודה בקרבת שפת החפירה מותרת רק אם ננקטו כל האמצעים להבטחת יציבות הכלי והדפנות. יש לשמור על מרחק בטיחות משפת החפירה כדי למנוע את קריסת הדופן תחת משקל הכלי. במקרים מסוימים, נדרש חיזוק מיוחד של הדפנות כדי לעמוד בעומס הנוסף שמייצר הכלי ההנדסי.
מהי "זווית המנוחה" של הקרקע ולמה היא חשובה?
זווית המנוחה היא הזווית המקסימלית שבה ערימת עפר או דופן חפירה נשארות יציבות ללא תמיכה מלאכותית. זווית זו משתנה בהתאם לסוג הקרקע (חול, חרסית, סלע גרוס). כאשר חופרים ללא דיפון, חובה לייצר דפנות בשיפוע שאינו עולה על זווית המנוחה של אותו סוג קרקע כדי למנוע גלישה והתמוטטות.
כיצד בודקים אם יש גזים רעילים בתחתית החפירה?
חפירות עמוקות, במיוחד באזורים אורבניים או תעשייתיים, עלולות להכיל גזים רעילים כבדים מהאוויר המצטברים בקרקעית. יש לבצע ניטור אטמוספרי באמצעות גלאים ייעודיים לפני הכניסה לחפירה ובמהלך העבודה. במקרה של חשד להימצאות גזים או חוסר חמצן, יש להתייחס לחפירה כאל "מקום מוקף" ולפעול בהתאם לנהלים מחמירים הכוללים אוורור מאולץ ושימוש בציוד נשימה.
מי רשאי לתכנן את מערכת הדיפון?
תכנון מערכת דיפון חייב להתבצע על ידי מהנדס רשום ומוסמך (קונסטרוקטור). המהנדס מחשב את הלחצים הצפויים על הדפנות בהתחשב בסוג הקרקע, מי תהום, ועומסים סביבתיים, ומפיק תוכנית הנדסית לביצוע. מנהל העבודה באתר אחראי לוודא שהביצוע תואם בדיוק את תוכניות המהנדס.
מה עושים אם נתקלים בתשתית לא מסומנת במהלך החפירה?
במקרה של היתקלות בתשתית לא ידועה (כבל, צינור, או מבנה תת-קרקעי), יש להפסיק מיד את עבודת החפירה המכנית. יש להרחיק את העובדים מהאזור, לאבטח את המקום ולזמן את נציגי התשתיות הרלוונטיים לזיהוי. המשך העבודה יתבצע רק לאחר קבלת אישור והנחיות בטיחות ספציפיות, ולרוב ייעשה בחפירה ידנית זהירה.
✔ לסיכום
- חפירה ודיפון הם מושגי יסוד בבטיחות בעבודות עפר, המתייחסים למערך הפעולות ההנדסיות והבטיחותיות הנדרשות כדי למנוע התמוטטות של דפנות בור או תעלה על העובדים בתוכה
- על פי תקנות הבטיחות בעבודה, כל חפירה בעומק העולה על 1.20 מטר מחייבת דיפון (תמיכה לקירות החפירה) או ביצוע שיפועים מתאימים בהתאם לסוג הקרקע, כדי למנוע קריסה פתאומית הנובעת מלחצים גיאולוגיים או רעידות
- מעבר ליציבות הקרקע עצמה, תהליך העבודה כולל זיהוי וסימון מוקדם של תשתיות תת-קרקעיות (כגון חשמל, מים וגז) למניעת פגיעה בהן, וכן גידור היקפי למניעת נפילת אדם או ציוד לתוך הבור
